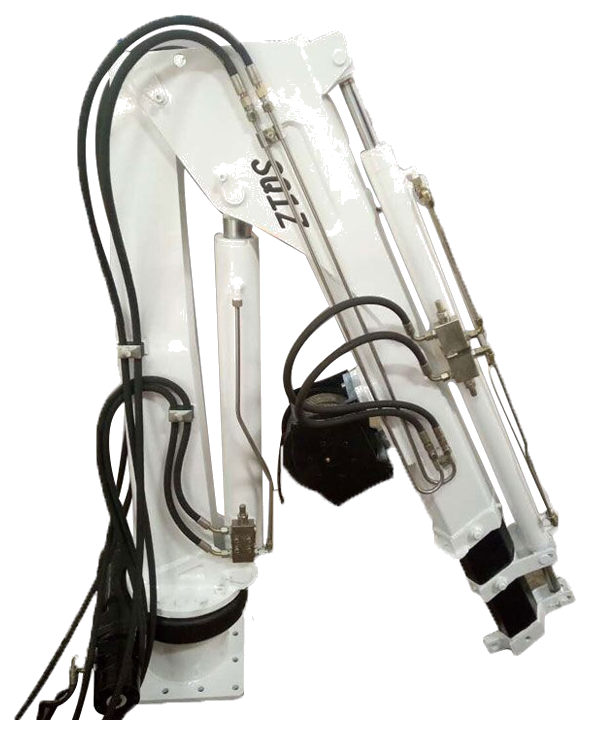

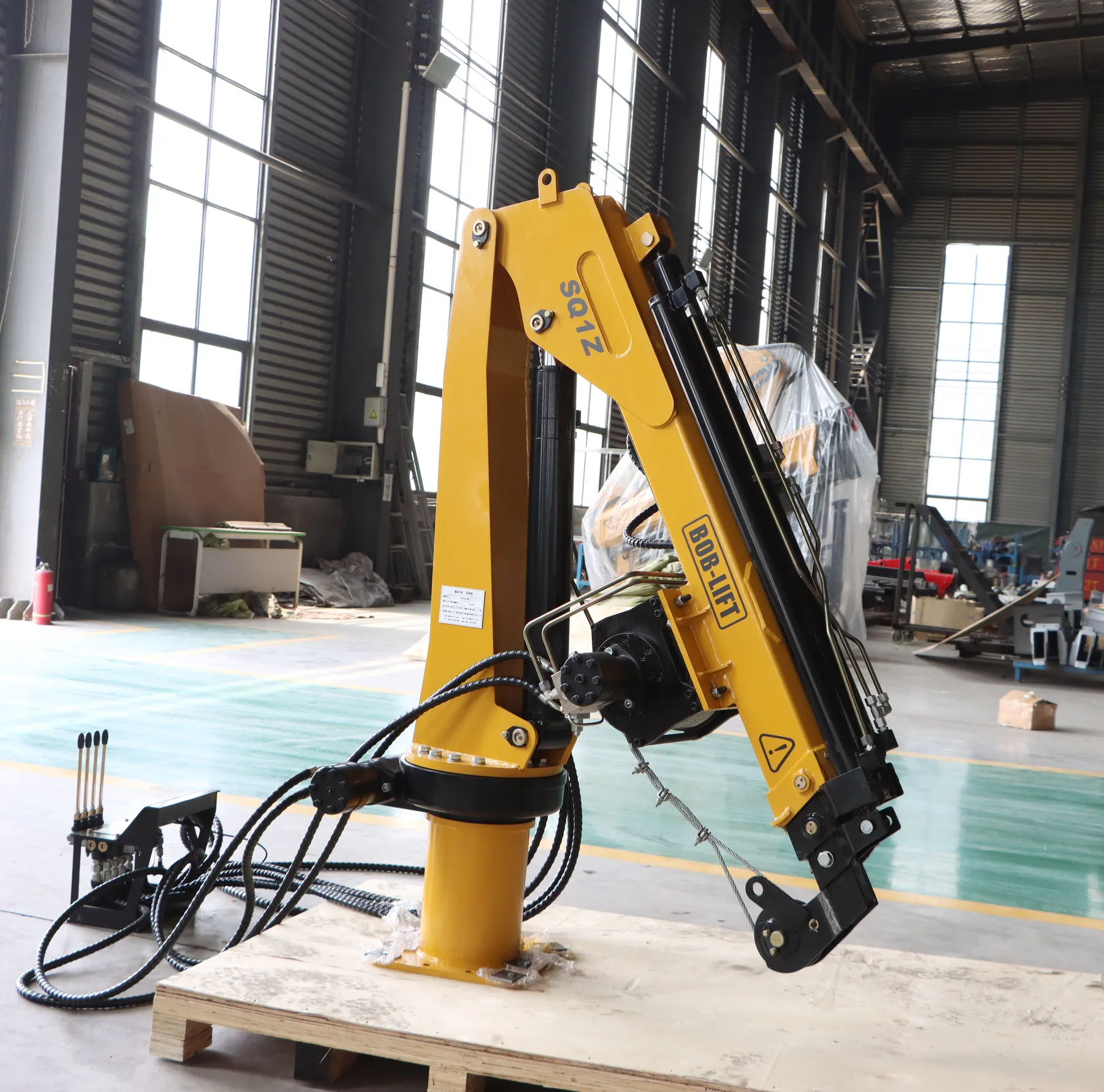

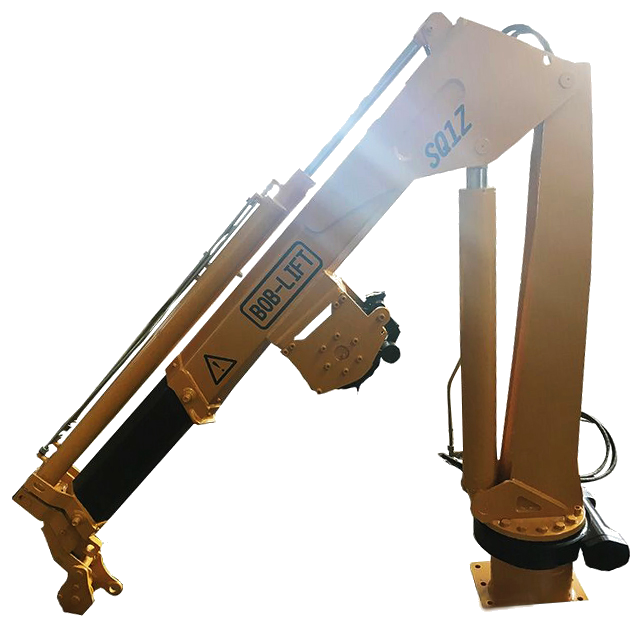

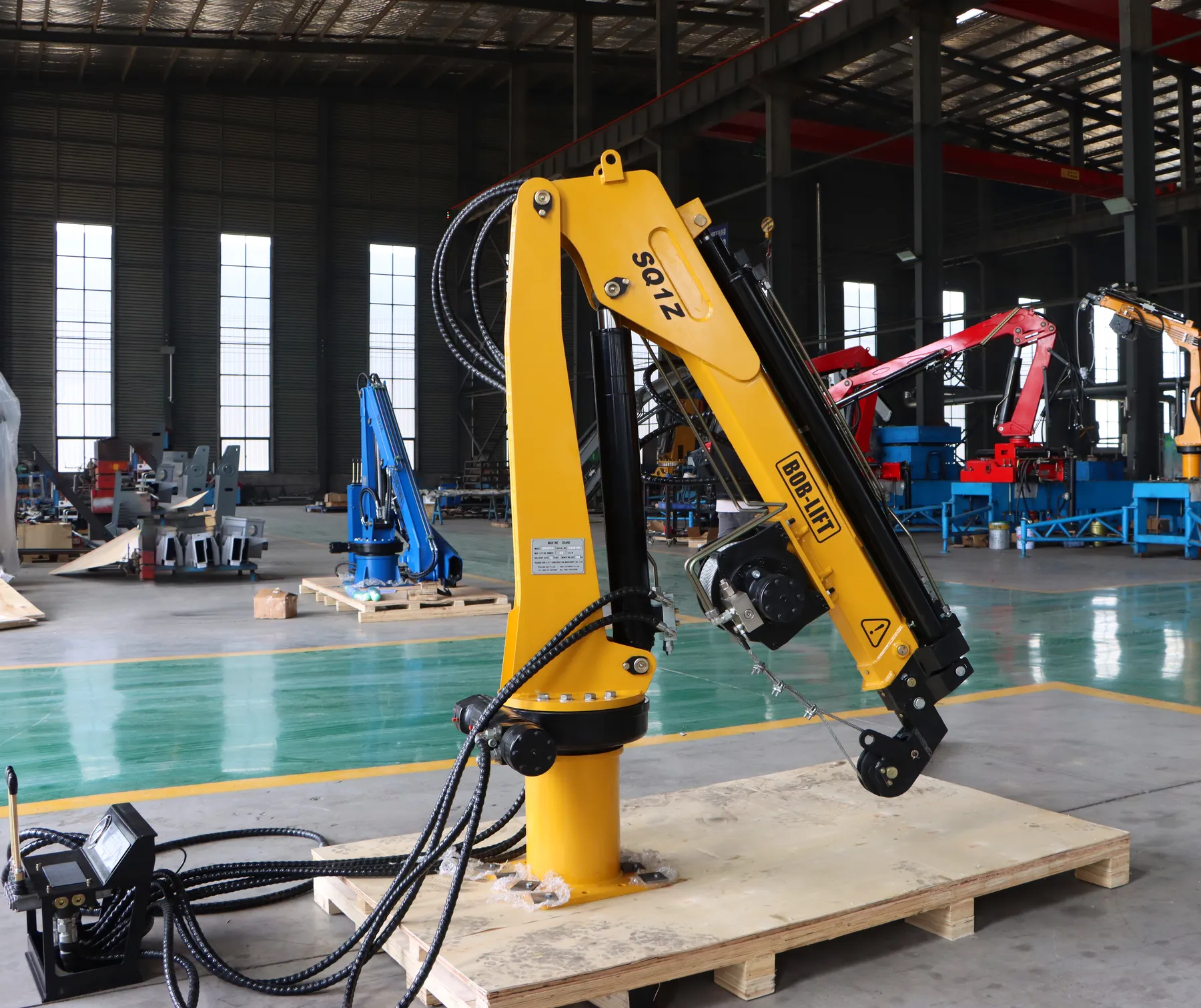

رافعة بحرية بذراع مفصلي بسعة 1.6 طن

الاستخدامات الشائعة لجهاز SQ1ZA3TJ+1

بوزن يبلغ 380 كجم وطول مطوي يبلغ 1,305 ملم، تضيف رافعة الونش من طراز SQ1ZA3TJ+1 حلًّا عمليًّا للقوارب التي تعاني من ضيق المساحة والحمولة على سطح السفينة. وهي مناسبة لقوارب الصيد وقوارب العمل الصغيرة والطوافات والأرصفة الخاصة التي ترفع الشباك والمحركات الخارجية والمخزونات أو الزورق الصغير بالقرب من جانب القارب. تدور هذه الرافعة بزاوية 330 درجة ويصل طول ذراعها إلى 4.23 متر، لذا يجب وضعها بحيث يقع كل من الحمولة ومكان الهبوط داخل هذا القوس.

نحدد حجم الرافعة البحرية بناءً على الحمولة ونصف القطر المطلوبين، وليس بناءً على طول السفينة. أرسل إلينا أثقل حمولة، وأبعد نقطة يجب أن تصل إليها الرافعة، بالإضافة إلى مخطط سطح السفينة، وسنقوم بمقارنتها بجدول الأحمال الخاص بطراز SQ1ZA3TJ+1 والمساحة المطلوبة على سطح السفينة عند طي الرافعة.

أبعاد التثبيت على سطح السفينة

تستمد هذه الأرقام من الرسم التفصيلي SQ1ZA3TJ+1. ويقوم حوض بناء السفن أو المهندس البحري لديك بتصميم القاعدة وتعزيز سطح السفينة بما يتناسب مع الوزن الذاتي للرافعة البالغ 380 كجم وعزم الرفع الأقصى البالغ 2.2 t·m.

يمكننا تكييف نظام التثبيت ليتناسب مع سطح سفينتك، على سبيل المثال عن طريق تعديل ارتفاع القاعدة. تنزيل رسم الأبعاد الخاص بـ SQ1ZA3TJ+1 (PDF)

الحماية من التآكل في ظروف العمل البحري

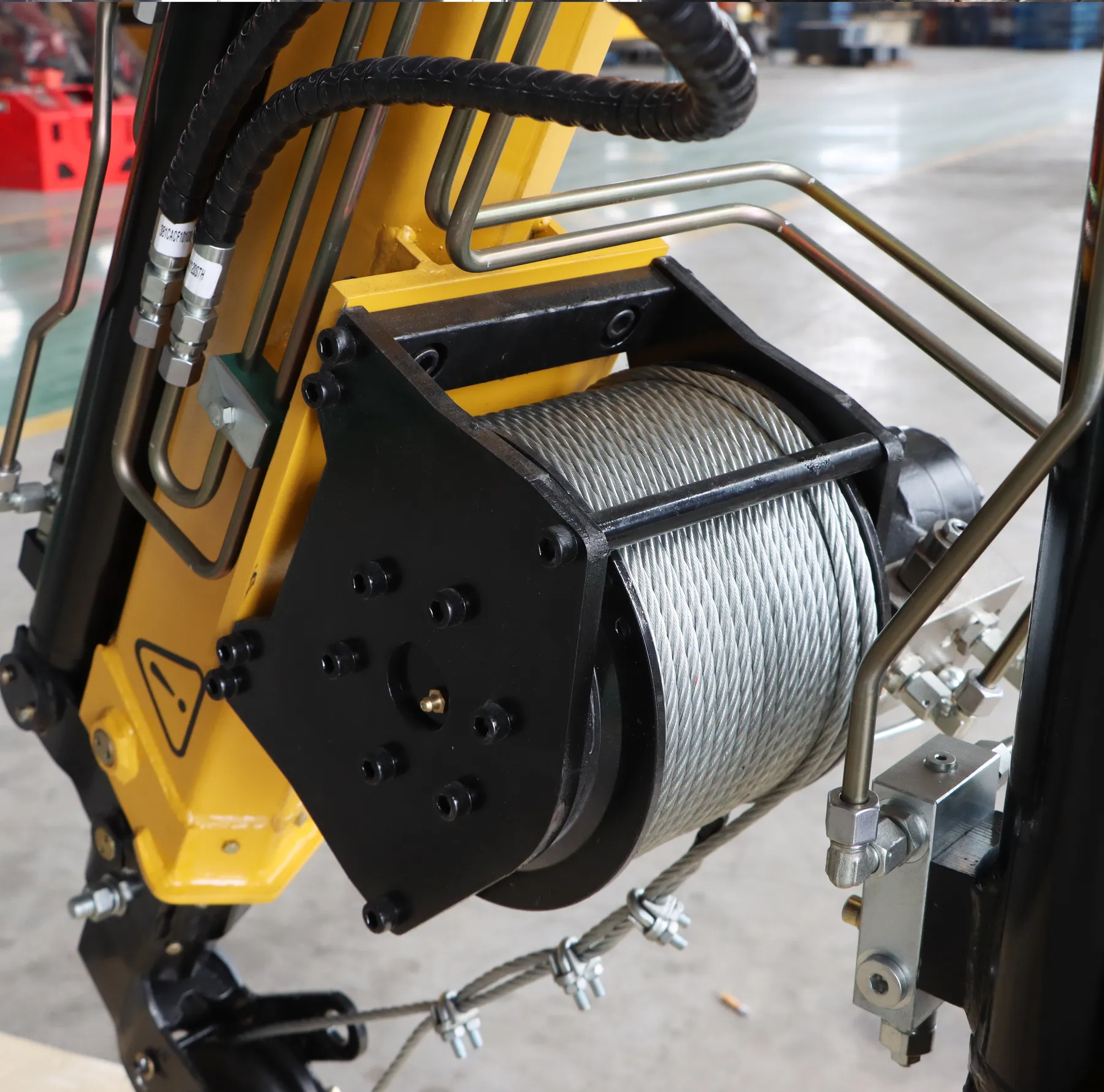

يشير الحرف «T» في الرمز SQ1ZA3TJ+1 إلى النسخة البحرية، التي تخضع لمعالجة متعددة الطبقات مقاومة للصدأ لمقاومة الهواء المالح ورذاذ الماء. ولا يزال عمر الرافعة في الميناء يعتمد على الصيانة الدورية: شطفها بالماء العذب بعد العمل في المياه المالحة، وتزييت محمل الدوران والمسامير وفقًا للجدول الزمني المحدد، وفحص الخراطيم والوصلات وحبل الرافعة للتأكد من عدم وجود تآكل أو تلف.

من عملائنا

أرسل عملاء من الهند وتايلاند وهولندا والفلبين صورًا ومقاطع فيديو تُظهر استخدام الإصدار السابق من طراز SQ1ZA3T. انظر صورهم في قسم «آراء العملاء»
