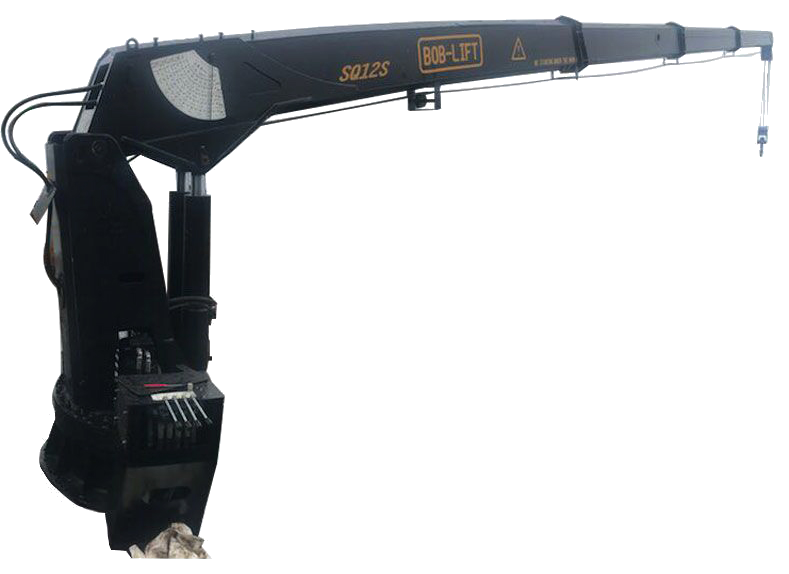

رافعة بحرية بذراع تلسكوبي بسعة 10 أطنان

الاستخدامات الشائعة لجهاز SQ10SA4T

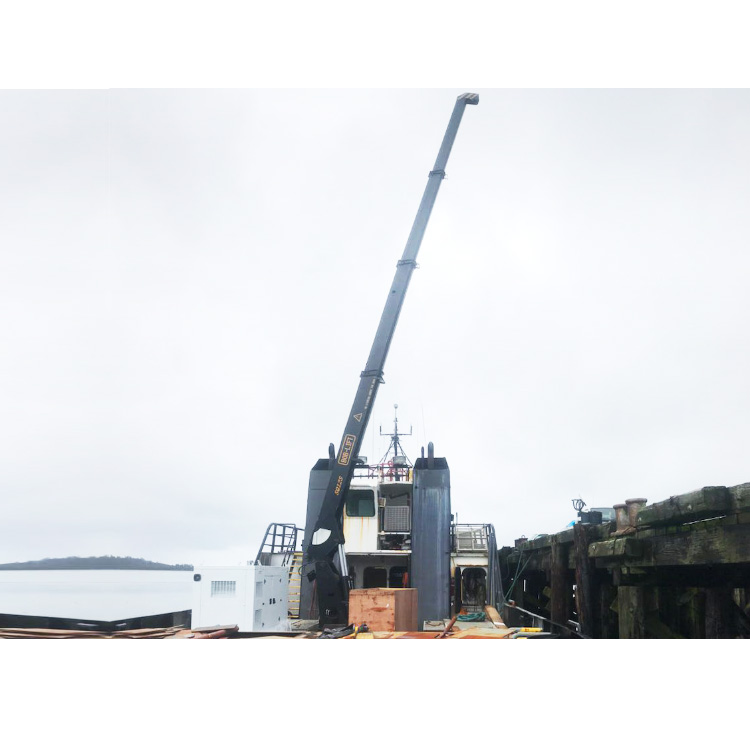

تبلغ السعة التصنيفية للرافعة SQ10SA4T 10,000 كجم، وتستطيع رفع 1,050 كجم عند نصف قطر 15.5 مترًا، وهو ما يمثل قدرة رفع أكبر عند أقصى مدى مقارنةً بالطراز الذي تبلغ سعته 8 أطنان. اختر هذه الرافعة للبارجات وسفن الشحن والأرصفة التي ترفع أحمالًا ثقيلة عند نصف القطر المتوسط. وتحتاج إلى 63 لترًا في الدقيقة عند ضغط 26 ميجا باسكال من قوة تبلغ حوالي 37 كيلوواط، ويبلغ وزنها 3,250 كجم.

هل تحتاج إلى ذراع قابل للطي بدلاً من ذلك؟ قارن بين رافعاتنا البحرية ذات الذراع المفصلي التي تتمتع بنفس السعة (SQ10ZA6TJ).

نحدد حجم الرافعة البحرية بناءً على الحمولة ونصف القطر المطلوبين، وليس بناءً على طول السفينة. أرسل إلينا أثقل حمولة، وأبعد نقطة يجب أن تصل إليها الرافعة، بالإضافة إلى مخطط سطح السفينة، وسنقوم بمقارنة هذه البيانات مع جدول الأحمال الخاص بطراز SQ10SA4T والمساحة المطلوبة على سطح السفينة للذراع ومكوناته الأخرى عند التخزين.

أبعاد التثبيت على سطح السفينة

تستمد هذه الأرقام من الرسم التفصيلي SQ10SA4T. ويقوم حوض بناء السفن أو المهندس البحري لديك بتصميم القاعدة وتعزيز سطح السفينة بما يتناسب مع الوزن الذاتي للرافعة البالغ 3250 كجم وعزم الرفع الأقصى البالغ 25 t·m.

يمكننا تكييف نظام التثبيت ليتناسب مع سطح سفينتك، على سبيل المثال عن طريق تعديل ارتفاع القاعدة. تنزيل رسم الأبعاد الخاص بـ SQ10SA4T (PDF)

الحماية من التآكل في ظروف العمل البحري

يشير الحرف «T» في الرمز SQ10SA4T إلى النسخة البحرية، التي تخضع لمعالجة متعددة الطبقات مقاومة للصدأ لمواجهة الهواء المالح ورذاذ الماء. ولا يزال عمر الرافعة في الميناء يعتمد على الصيانة الدورية: شطفها بالماء العذب بعد العمل في المياه المالحة، وتزييت محمل الدوران، ومسامير ذراع الرافعة، ووسادات الانزلاق للأجزاء التلسكوبية وفقًا للجدول الزمني المحدد، وفحص الخراطيم والوصلات للتأكد من عدم وجود تآكل.
