Engineering data
Specifications
الأرقام مأخوذة من كتيّب BOB-LIFT لهذه المجموعة. أكّد المواصفات النهائية مع فريقنا قبل الطلب.
قارن مجموعة رافعات بحرية بذراع مفصلي كاملةرافعات بحرية بذراع مفصلي
رافعة بحرية بذراع مفصلي بقدرة 5 طن
- Specification Status
- Verified from source
Product details
رافعة بحرية بذراع مفصلي بقدرة 5 طن

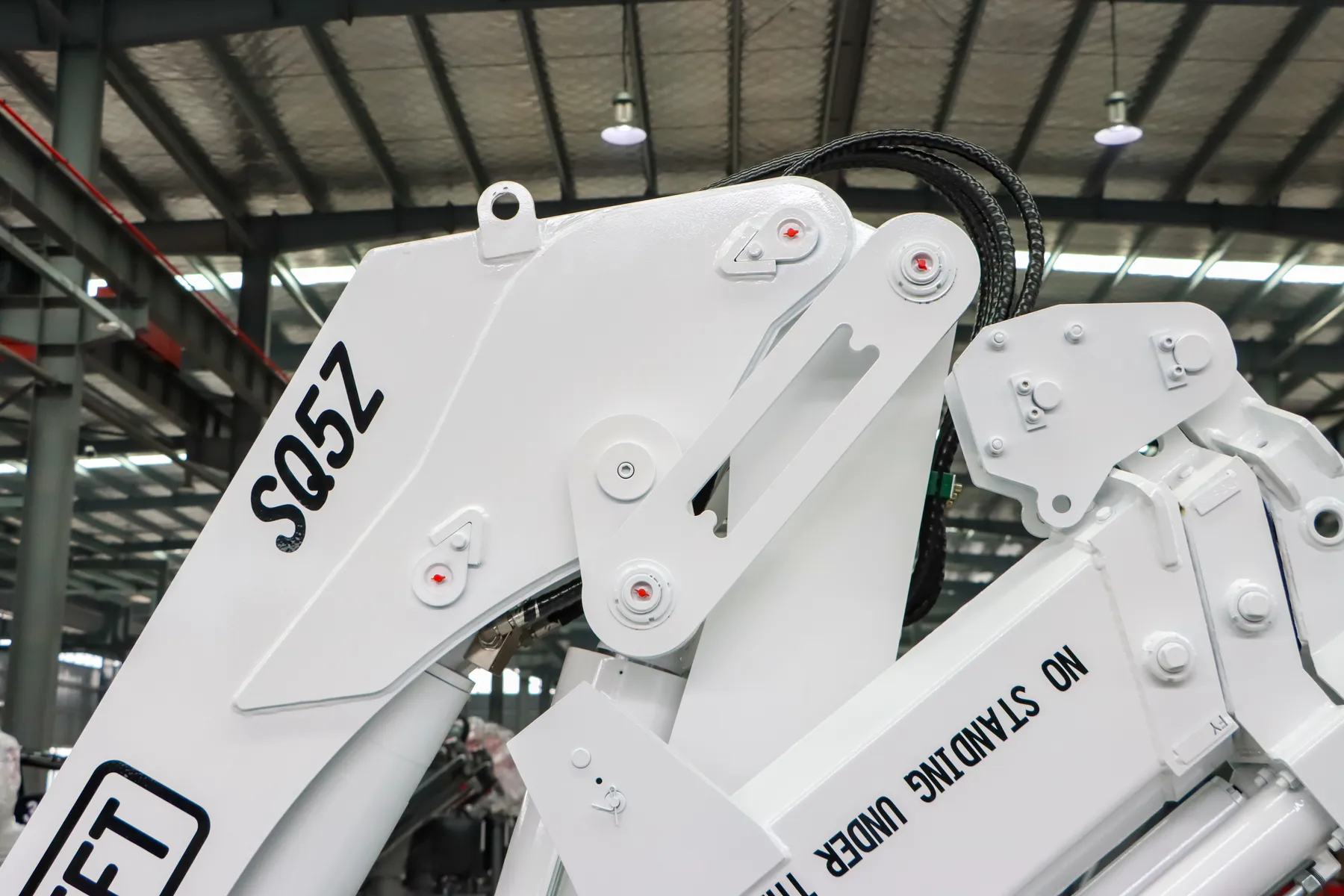

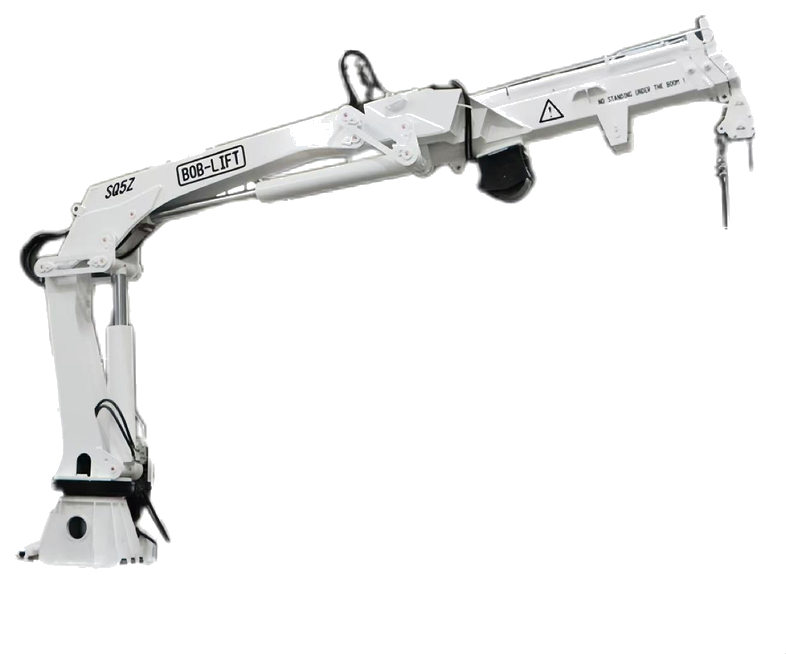

تُعد SQ5ZA3TJ رافعة بحرية بذراع مفصلي بسعة 5 t وعزم رفع أقصى يبلغ 10.5 t·m. تعمل بمصدر طاقة موصى به بقدرة 22 kW، مع تدفق هيدروليكي يبلغ 35 L/min عند 28 MPa، ويبلغ وزنها 2120 kg، وتوفر دورانًا بزاوية 360°.
الاستخدامات الشائعة لجهاز SQ5ZA3TJ

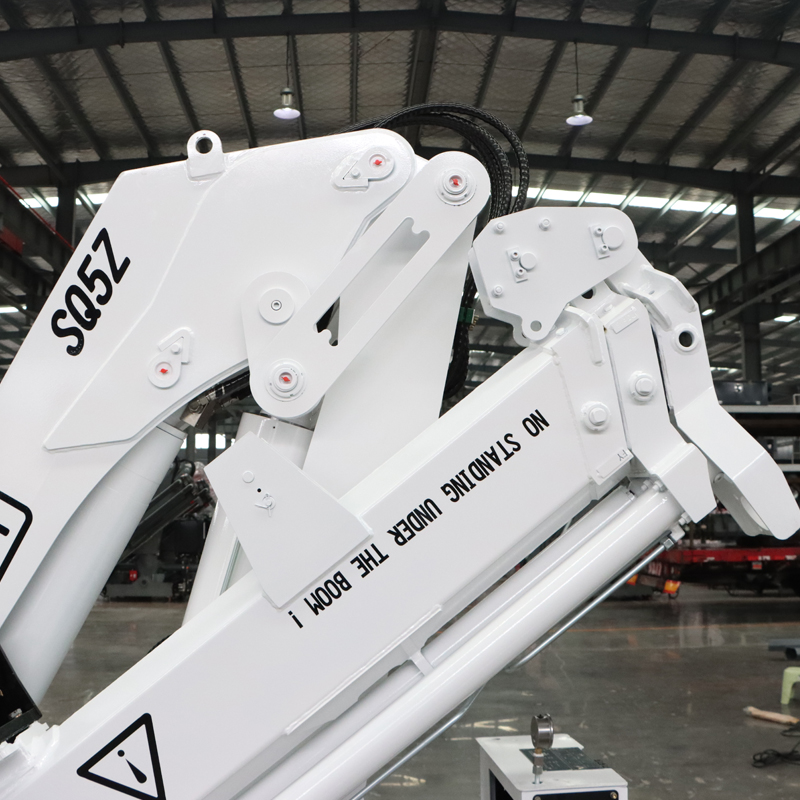

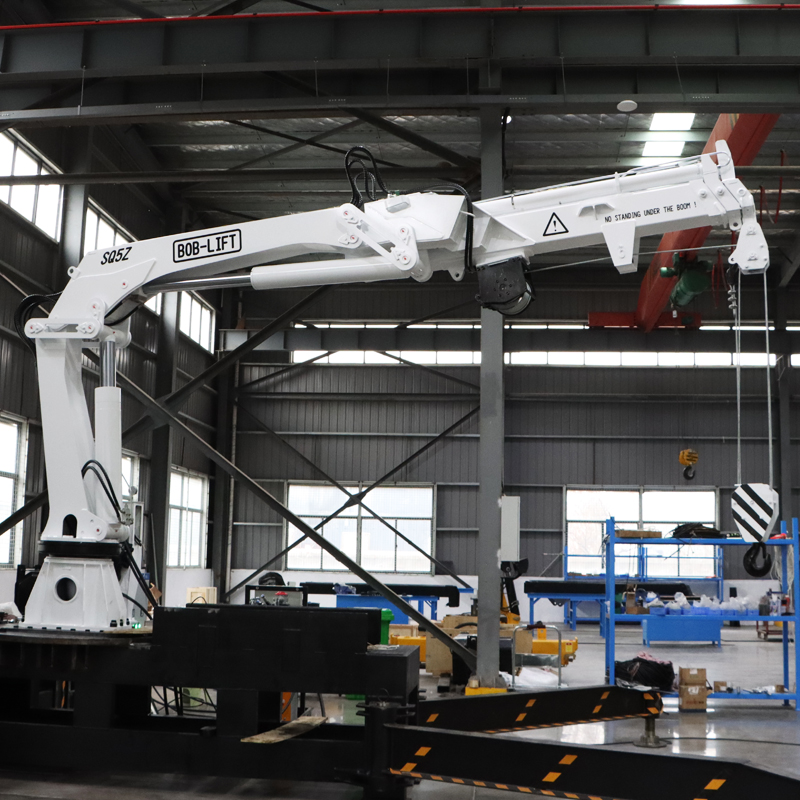

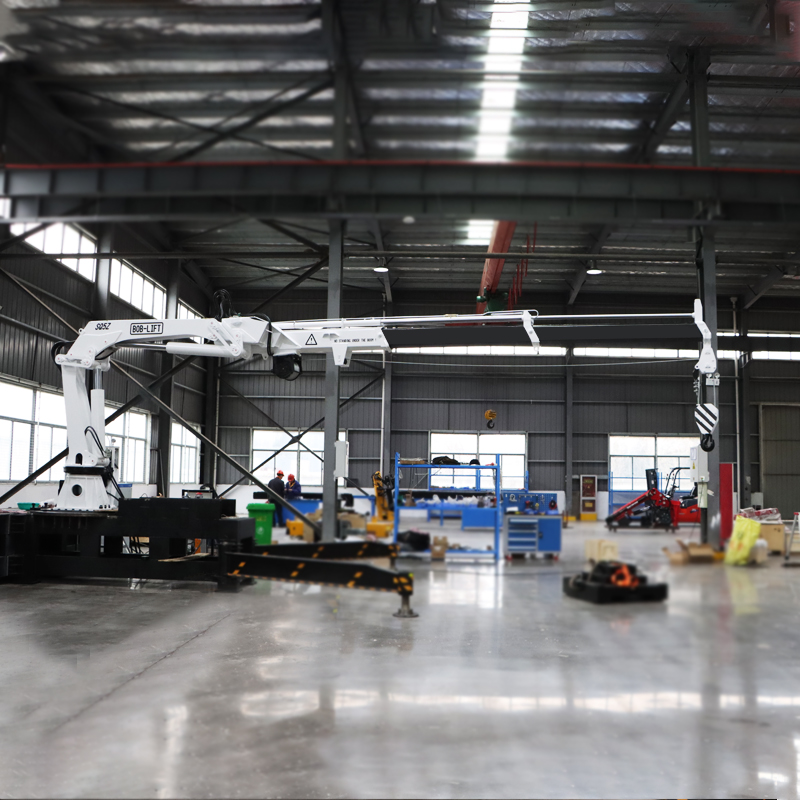

تتمتع الرافعة SQ5ZA3TJ بقدرة رفع تبلغ 5,000 كجم عند الرفع القريب و1,100 كجم عند مدى الرفع البالغ 8.05 م، وهو ما يجعلها مناسبة لقوارب العمل وقوارب القطر وسفن الصيد وقوارب الشحن الصغيرة التي تقوم بتفريغ البضائع الثقيلة بجوار الرافعة بدلاً من إنزالها بعيدًا خارج جانب السفينة. أما طرازها الذي لا يحتوي على ونش، وهو SQ5ZA3T، فهو الرافعة التي قام عميلنا في مصر بتركيبها على قوارب العمل المرفئية الفولاذية. وبعد طيها، تبلغ أبعادها 2,321 × 712 ملم، مما يتيح تخزينها في مكان منخفض على سطح السفينة الخلفي.
نحدد حجم الرافعة البحرية بناءً على الحمولة ونصف القطر المطلوبين، وليس بناءً على طول السفينة. أرسل إلينا أثقل حمولة، وأبعد نقطة يجب أن تصل إليها الرافعة، بالإضافة إلى مخطط سطح السفينة، وسنقوم بمقارنتها بجدول الأحمال الخاص بطراز SQ5ZA3TJ والمساحة المطلوبة على سطح السفينة عند طي الرافعة.
أبعاد التثبيت على سطح السفينة
تستمد هذه الأرقام من الرسم التفصيلي SQ5ZA3TJ. ويقوم حوض بناء السفن أو المهندس البحري لديك بتصميم القاعدة وتعزيز سطح السفينة بما يتناسب مع الوزن الذاتي للرافعة البالغ 2120 كجم وعزم الرفع الأقصى البالغ 10.5 t·m.

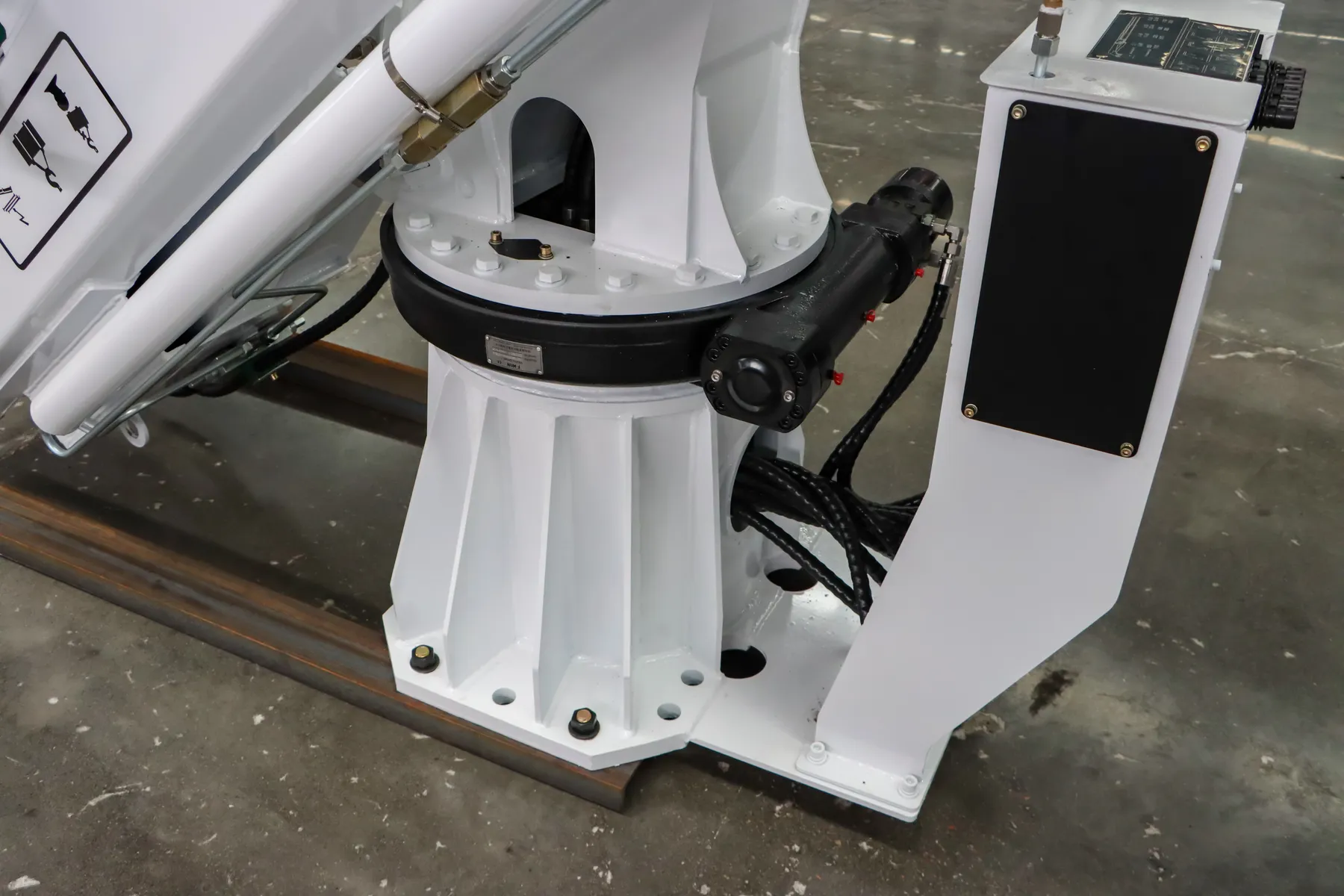

| لوحة القاعدة | 680 × 680 mm |
|---|---|
| فتحات مسامير التثبيت | 24 × Ø22 mm |
| نمط تثبيت البراغي | 600 × 600 mm |
| ثقب مركزي في لوحة القاعدة | Ø300 mm |

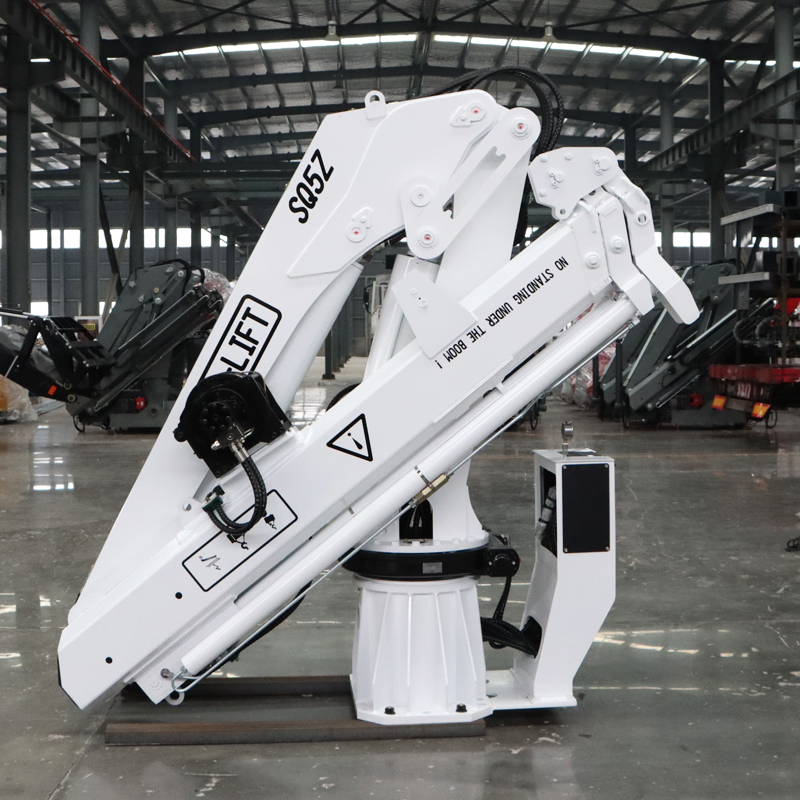

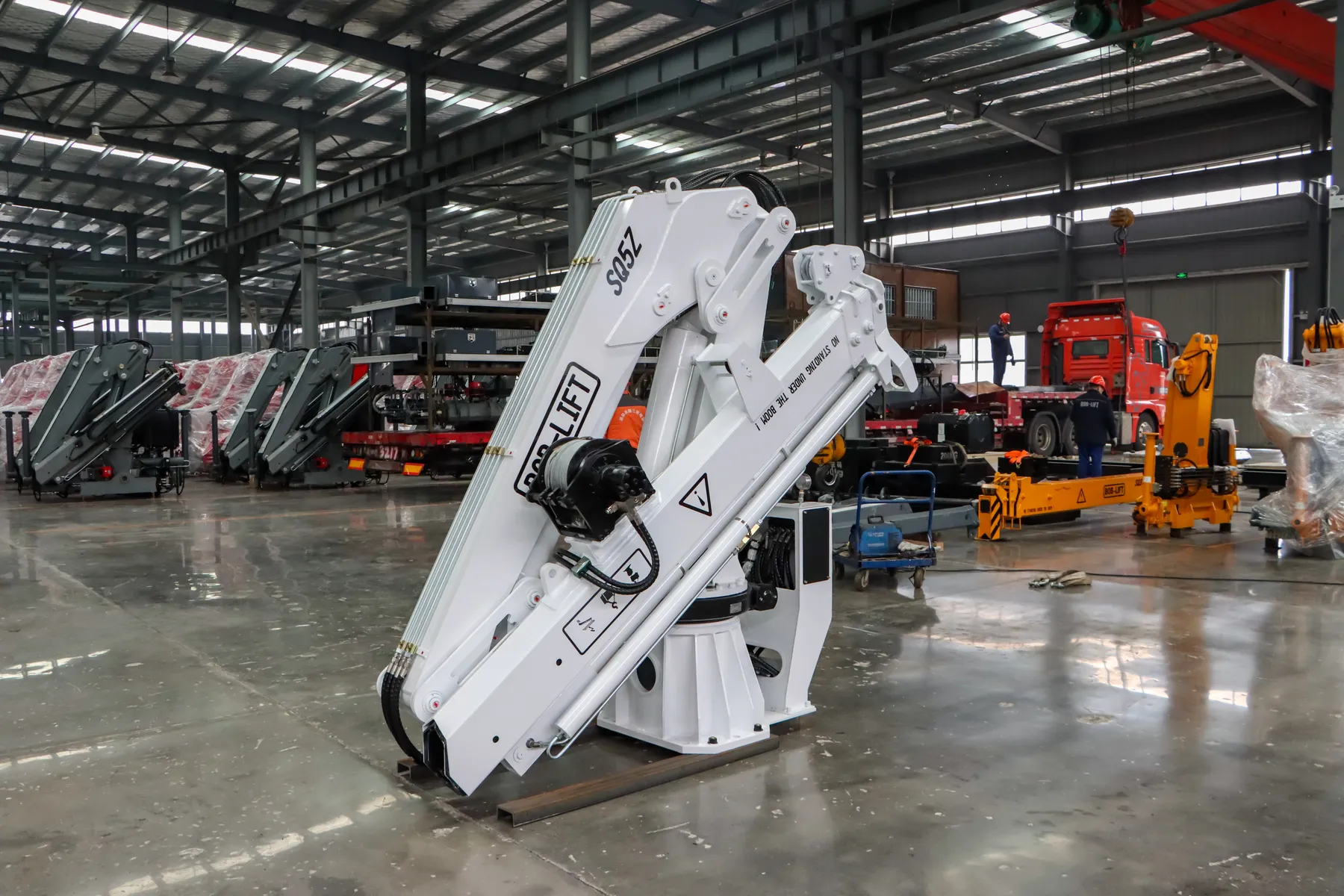

| الحجم عند الطي (الطول × العرض × الارتفاع) | 2321 × 712 × 2261 mm |
| الوزن الذاتي | 2120 kg |
| أقصى عزم رفع | 10.5 t·m |
يمكننا تكييف نظام التثبيت ليتناسب مع سطح سفينتك، على سبيل المثال عن طريق تعديل ارتفاع القاعدة. تنزيل رسم الأبعاد الخاص بـ SQ5ZA3TJ (PDF)
الحماية من التآكل في ظروف العمل البحري
يشير الحرف «T» في الرمز SQ5ZA3TJ إلى النسخة البحرية، التي تخضع لمعالجة متعددة الطبقات مقاومة للصدأ لمقاومة الهواء المالح ورذاذ الماء. ولا يزال عمر الرافعة في الميناء يعتمد على الصيانة الدورية: شطفها بالماء العذب بعد العمل في المياه المالحة، وتزييت محمل الدوران والمسامير وفقًا للجدول الزمني المحدد، وفحص الخراطيم والوصلات وحبل الرافعة للتأكد من عدم وجود تآكل أو تلف.
من عملائنا
تتناول دراسة الحالة الخاصة بمصر التي أجريناها مسار الرافعات البحرية ذات الذراع المفصلي من طراز SQ5ZA3T، بدءًا من مرحلة التجهيز في حوض بناء السفن وصولاً إلى قارب العمل المينائي النهائي. اقرأ دراسة الحالة
أرسل عملاء من مصر وروسيا وبنغلاديش صورًا لطراز SQ5ZA3T، وهو من نفس فئة 5 أطنان ولكن بدون ونش. انظر صورهم في قسم «آراء العملاء»
جميع الرافعات البحرية ذات ذراع الرافعة المفصلي · كيفية اختيار رافعة بحرية
الأسئلة الشائعة
أسئلة حول رافعة بحرية بذراع مفصلي بقدرة 5 طن
الطلب والخدمة
01 Which configuration should we choose for this model?
Send the load, working radius, lifting height, site access and destination. The engineering team will confirm whether the standard configuration fits before quotation.
02 Can the crane be customized for our working conditions?
BOB-LIFT can adjust configuration around lifting radius, site access, operation scenario and destination requirements.
03 What is the typical delivery time?
Lead time depends on the configuration, order quantity and destination. We confirm it in writing with your quotation.
04 What export documents are provided?
Each order ships with a commercial invoice, packing list and bill of lading, plus the product documents required for the confirmed order.
05 Do you provide installation and operation training?
We can mount the crane on your truck before shipping. For installation on site, our team provides installation guidance and remote technical support, and our Service & Operation page has short videos on checks before and during lifting.
06 What after-sales support is available?
Cranes carry a 12-month warranty. Send the model, serial number and a photo or video of the issue; our team guides the repair and ships the parts.
