Engineering data
Specifications
الأرقام مأخوذة من كتيّب BOB-LIFT لهذه المجموعة. أكّد المواصفات النهائية مع فريقنا قبل الطلب.
قارن مجموعة رافعات بحرية بذراع تلسكوبي كاملةرافعات بحرية بذراع تلسكوبي
رافعة بحرية بذراع تلسكوبي سعة 5 أطنان
- Specification Status
- Verified from source
Product details
رافعة بحرية بذراع تلسكوبي سعة 5 أطنان
تُعد SQ5SA4T رافعة بحرية بذراع تلسكوبي بسعة 5 t وعزم رفع أقصى يبلغ 12.5 t·m. تعمل بمصدر طاقة موصى به بقدرة 18 kW، مع تدفق هيدروليكي يبلغ 32 L/min عند ضغط 21 MPa، ويبلغ وزنها 2100 kg، وتوفر دورانًا بزاوية 360°.
الاستخدامات الشائعة لجهاز SQ5SA4T
تُعد SQ5SA4T رافعة بحرية صغيرة ذات مدى طويل يبلغ 11.79 مترًا. أما الطراز السابق لها، SQ5SA3T، فيُستخدم لتحميل البضائع المعبأة في أكياس من القوارب الصغيرة الراسية بجانب رصيف الميناء (انظر قسم «من عملائنا» أدناه). وهي مناسبة للأرصفة والمراكب وقوارب الشحن ذات السطح المفتوح حيث يمكن وضع ذراع الرافعة في حامل.
هل تحتاج إلى ذراع قابل للطي بدلاً من ذلك؟ قارن بين رافعاتنا البحرية ذات الذراع المفصلي التي تتمتع بنفس السعة (SQ5ZA3TJ).
نحدد حجم الرافعة البحرية بناءً على الحمولة ونصف القطر المطلوبين، وليس بناءً على طول السفينة. أرسل إلينا أثقل حمولة، وأبعد نقطة يجب أن تصل إليها الرافعة، بالإضافة إلى مخطط سطح السفينة، وسنقوم بمقارنة هذه البيانات مع جدول الأحمال الخاص بطراز SQ5SA4T والمساحة المطلوبة على سطح السفينة للذراع ومكوناته الأخرى عند التخزين.
أبعاد التثبيت على سطح السفينة
تستمد هذه الأرقام من الرسم التفصيلي SQ5SA4T. ويقوم حوض بناء السفن أو المهندس البحري لديك بتصميم القاعدة وتعزيز سطح السفينة بما يتناسب مع الوزن الذاتي للرافعة البالغ 2100 كجم وعزم الرفع الأقصى البالغ 12.5 t·m.
| لوحة القاعدة | 680 × 680 mm |
|---|---|
| فتحات مسامير التثبيت | 24 × Ø22 mm |
| نمط تثبيت البراغي | 600 × 600 mm |
| الأبعاد عند طي ذراع الرافعة (الطول × العرض × الارتفاع) | 1442 × 696 × 2178 mm |
| الوزن الذاتي | 2100 kg |
| أقصى عزم رفع | 12.5 t·m |
يمكننا تكييف نظام التثبيت ليتناسب مع سطح سفينتك، على سبيل المثال عن طريق تعديل ارتفاع القاعدة. تنزيل رسم الأبعاد الخاص بـ SQ5SA4T (PDF)
الحماية من التآكل في ظروف العمل البحري
يشير الحرف «T» في الرمز SQ5SA4T إلى النسخة البحرية، التي تخضع لمعالجة متعددة الطبقات مقاومة للصدأ لمواجهة الهواء المالح ورذاذ الماء. ولا يزال عمر الرافعة في الميناء يعتمد على الصيانة الدورية: شطفها بالماء العذب بعد العمل في المياه المالحة، وتزييت محمل الدوران، ومسامير ذراع الرافعة، ووسادات الانزلاق للأجزاء التلسكوبية وفقًا للجدول الزمني المحدد، وفحص الخراطيم والوصلات للتأكد من عدم وجود تآكل.
من عملائنا
تُظهر دراسة الحالة الخاصة بنا في جزر المالديف رافعات بحرية تلسكوبية على رصيف الميناء وعلى سفينتي شحن. اقرأ دراسة الحالة
أرسل عملاء في جزر المالديف والمملكة العربية السعودية صورًا ومقاطع فيديو لطراز SQ5SA3T. انظر صورهم في قسم «آراء العملاء»
جميع الرافعات البحرية ذات الذراع التلسكوبي · كيفية اختيار رافعة بحرية
الأسئلة الشائعة
أسئلة حول رافعة بحرية بذراع تلسكوبي سعة 5 أطنان
الطلب والخدمة
01 Which configuration should we choose for this model?
Send the load, working radius, lifting height, site access and destination. The engineering team will confirm whether the standard configuration fits before quotation.
02 Can the crane be customized for our working conditions?
BOB-LIFT can adjust configuration around lifting radius, site access, operation scenario and destination requirements.
03 What is the typical delivery time?
Lead time depends on the configuration, order quantity and destination. We confirm it in writing with your quotation.
04 What export documents are provided?
Each order ships with a commercial invoice, packing list and bill of lading, plus the product documents required for the confirmed order.
05 Do you provide installation and operation training?
We can mount the crane on your truck before shipping. For installation on site, our team provides installation guidance and remote technical support, and our Service & Operation page has short videos on checks before and during lifting.
06 What after-sales support is available?
Cranes carry a 12-month warranty. Send the model, serial number and a photo or video of the issue; our team guides the repair and ships the parts.
منتجات ذات صلة
رافعات بحرية بذراع تلسكوبي
-

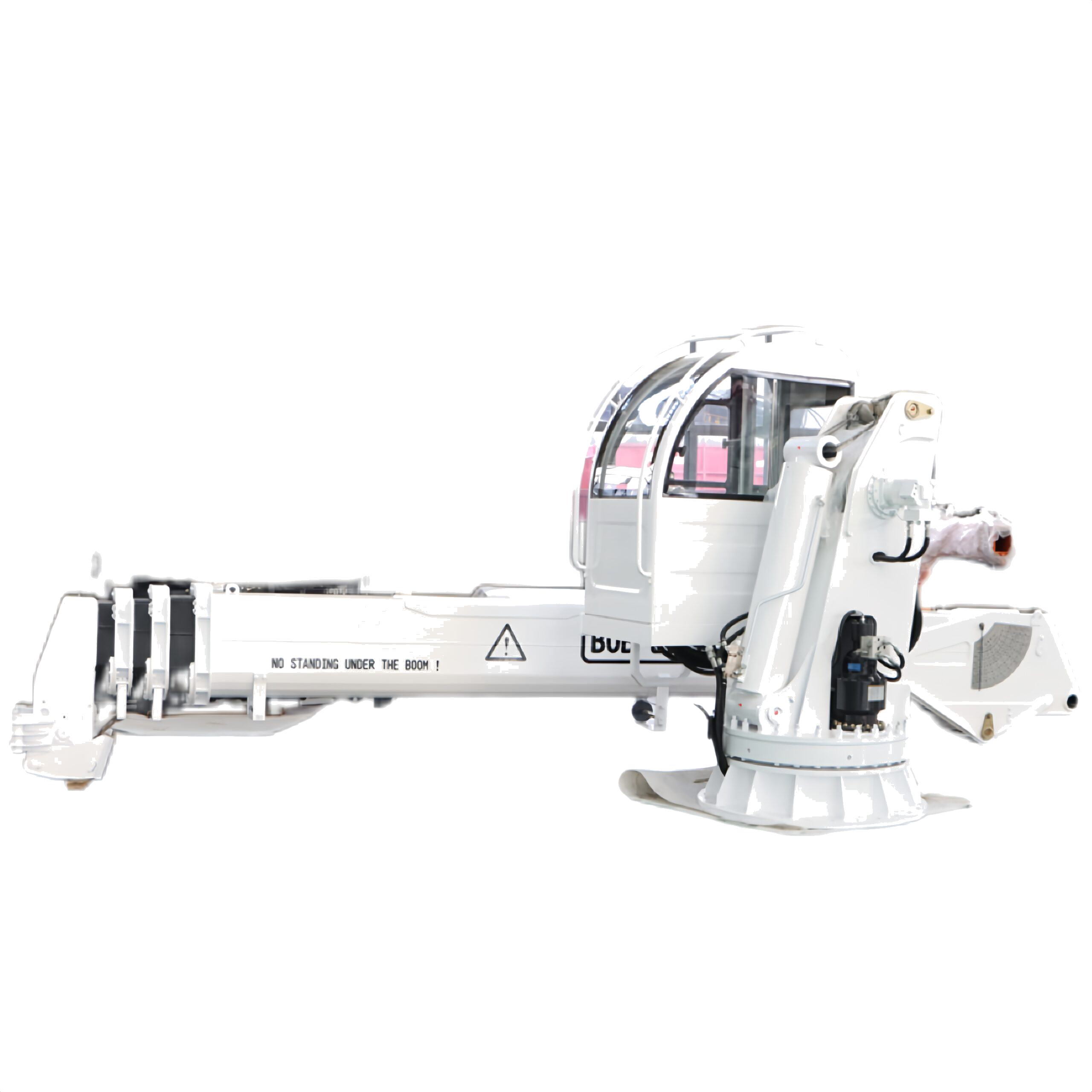

رافعات بحرية بذراع تلسكوبي رافعة بحرية بذراع تلسكوبي بسعة 12 Ton SQ12SA5T
View Details
-

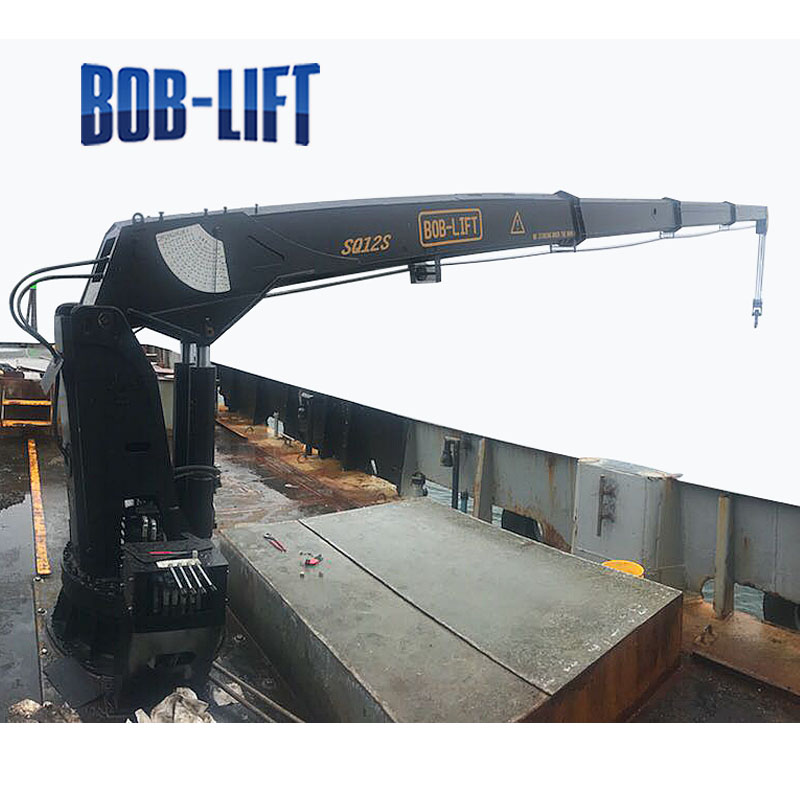

رافعات بحرية بذراع تلسكوبي رافعة بحرية بذراع تلسكوبي بسعة 10 أطنان SQ10SA5T
View Details
-

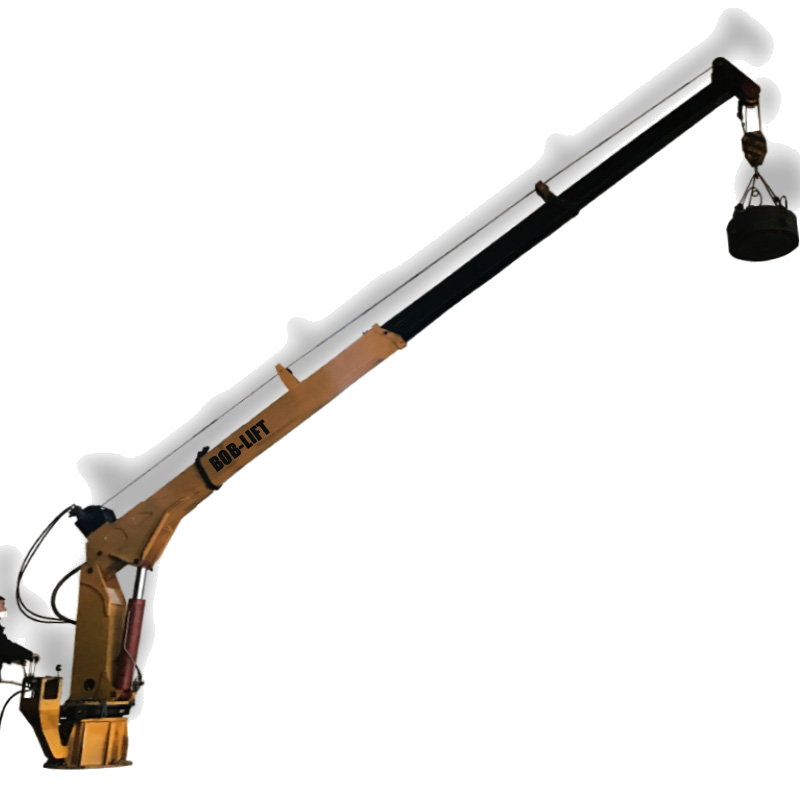

رافعات بحرية بذراع تلسكوبي رافعة بحرية بذراع تلسكوبي بسعة 8 Ton SQ8SA4T
View Details
-

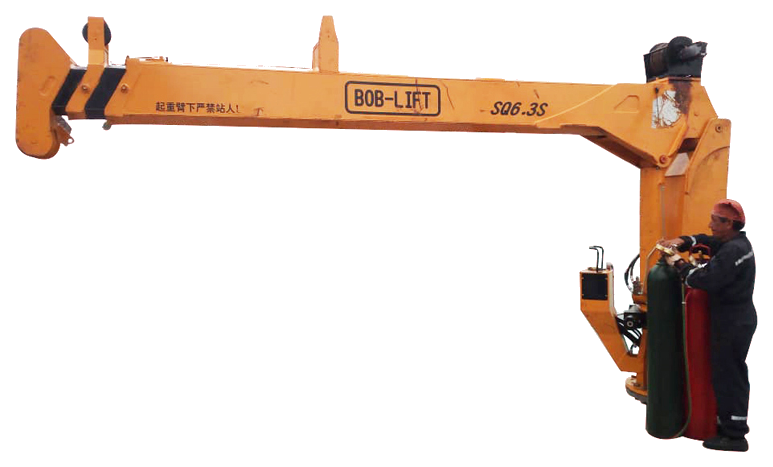

رافعات بحرية بذراع تلسكوبي رافعة بحرية بذراع تلسكوبي بسعة 6.3 طن SQ6.3SA3T
